电路板激光挑点涂黑机

十余年深耕标识行业,上千家客户服务经验沉淀,为PCB电路板生产加工企业提供整套自动化产品标识解决方案,降低人力成本、增加工作增效!

潜利PCB激光灼烧&涂黑设备可对接电测车间数据,PCB视觉检测自动灼烧不良PCS mark点然后涂黑,实现SMT插件时无法识别mark点,避免对不良点进行插件,代替了原有人工标记、人工挑点,提高了综合生产效率。

清晰标识,美观易读

运动控制,视觉检测

多种板材,通用性强

不良MARK,自动涂黑

视频展示

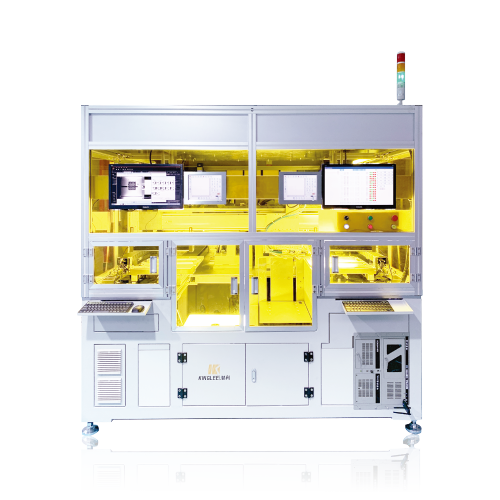

PCB激光挑点涂黑机

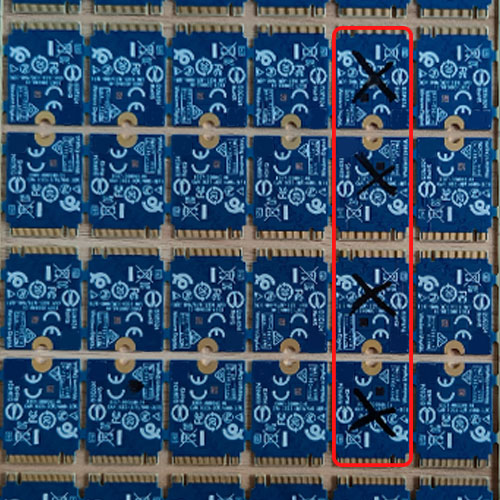

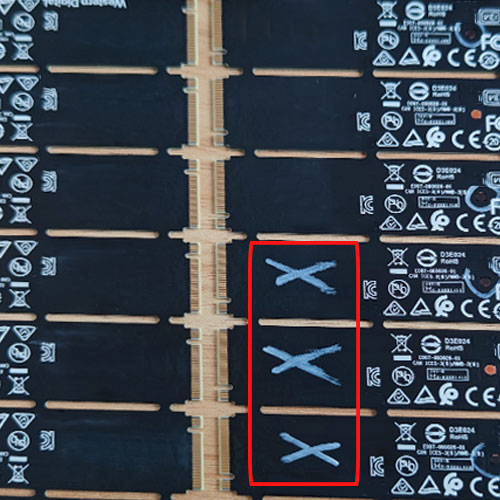

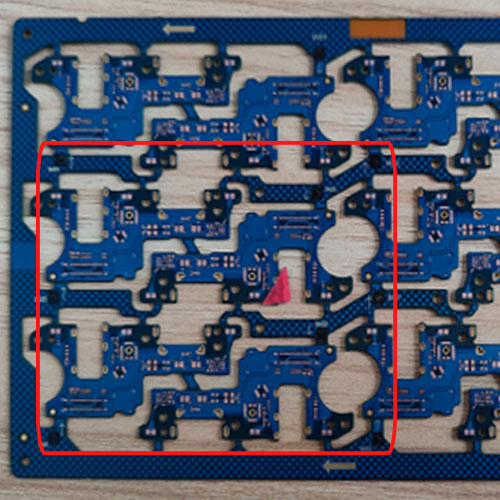

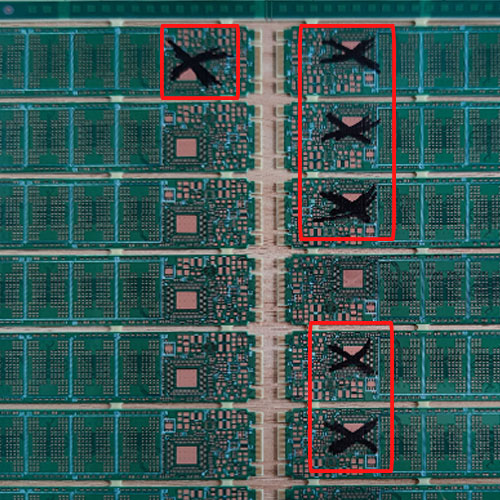

适合多类型PCB电路板

PCB激光挑点涂黑机

平台优势

支持非标定制,适合各类PCB电路板(硬板、软板),能够配套各类设备通讯联机使用,精准定位、配套高精度运动控制系统和高品质视觉检测系统,稳定高效。

数据处理

与PCB电路板企业MES系统进行对接,实现配合联机工作,提升综合工作效率。

精度更高

运行速度快的同时实现更高精度,可以完成各类精准定位与视觉检测不良剔除等工作。

效率更高

采用双通道对称式设计,双激光机和喷码机同时进行工作,大幅度提升工作效率节省时间。

快速落地

从非标准性的方案设计到落地实施安装,时间更短,高品质硬件组合,成熟可靠更安心。

技术参数

设备名称
PCB板激光灼烧&涂黑设备
主要功能
可对接电测车间数据,PCB视觉检测自动灼烧不良PCS mark点然后涂黑,实现SMT插件时无法识别mark点,避免对不良点进行插件,代替了原有人工标记,采用双工位设计,机械手自动上料。
设备重量
1800kg

电源
220V/50HZ
驱动方式
交流伺服电机系统
控制系统
工业IPC,Intel i7 8G DDR,1T硬盘,总线控制
设备尺寸
2200mm*2100mm*2150mm

设备精度
±0.5mm
设备效率(UPH)
1000PCS/H
单次上料厚度
300mm
移动速度
主轴最高1.8m/s
使用环境
温度10-40℃,湿度30-80%RH

中控系统
单机使用,包含机构的运动控制和喷码机的通讯出发功能
视觉系统
视觉定位及NG品筛选
MES连接功能
开放标准端口
气源
0.4-0.6 MPA
